Inpho软件应用实战技术之十二—— OrthoVista基于 参考片匀光匀色
发布时间:2021-07-09 11:07:16| 浏览次数:
       无人机在获取影像的时候,由于外部和内部的原因,比如拍摄时间的不同,正午和傍晚拍摄导致影像的光照不均匀,其具体表现是单张影像内部的色彩不均匀和相邻影像的同名影像色彩不一致。同名影像的色彩差异最终影响影像的镶嵌。为此,在进行无人机影像镶嵌前需要影像色彩均衡(也称作为匀光匀色)来消除影像间的差异。

本次我们分享一种匀色方法:基于参考片匀色(2种情况)。

情况一:基于本工程内其中一张色彩最好的影像作为参考片,进行匀光匀色(如果工程内的影像色彩均不太满意,可选择其中一张用PS微调,然后作为参考片)。

情况二:基于其他工程的影像做为参考片。适用于大型项目,分区块做完后整体接边的时候需要色彩一致,需要用这种匀色方式。

具体操作:

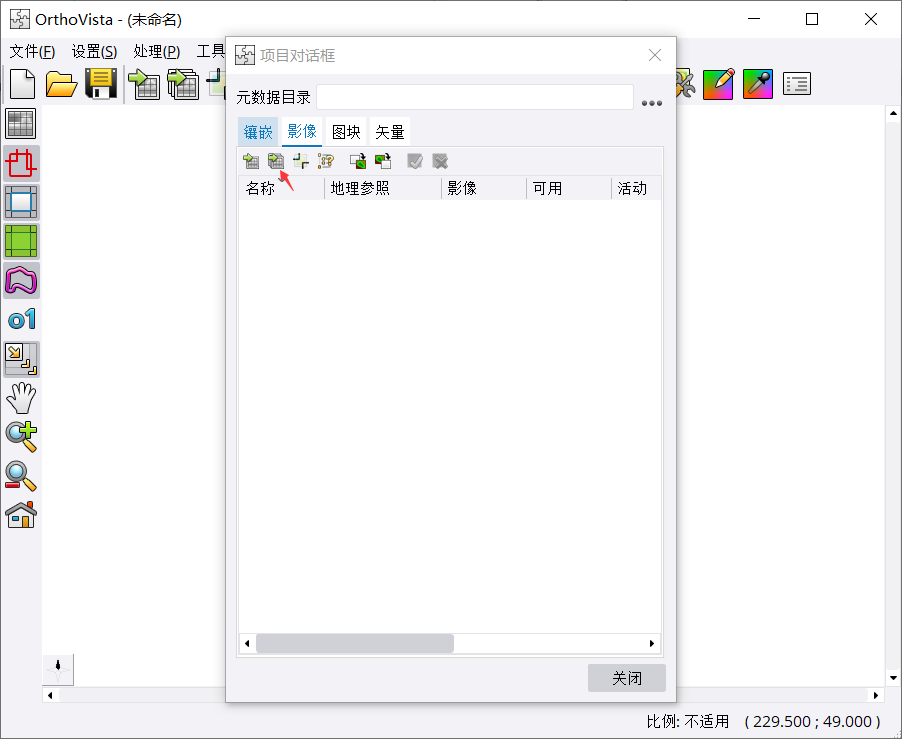

1. 加载影像

2. 选择参考片

(最好选择一张地物比较全的影像,整个测区的地物基本都涵盖)

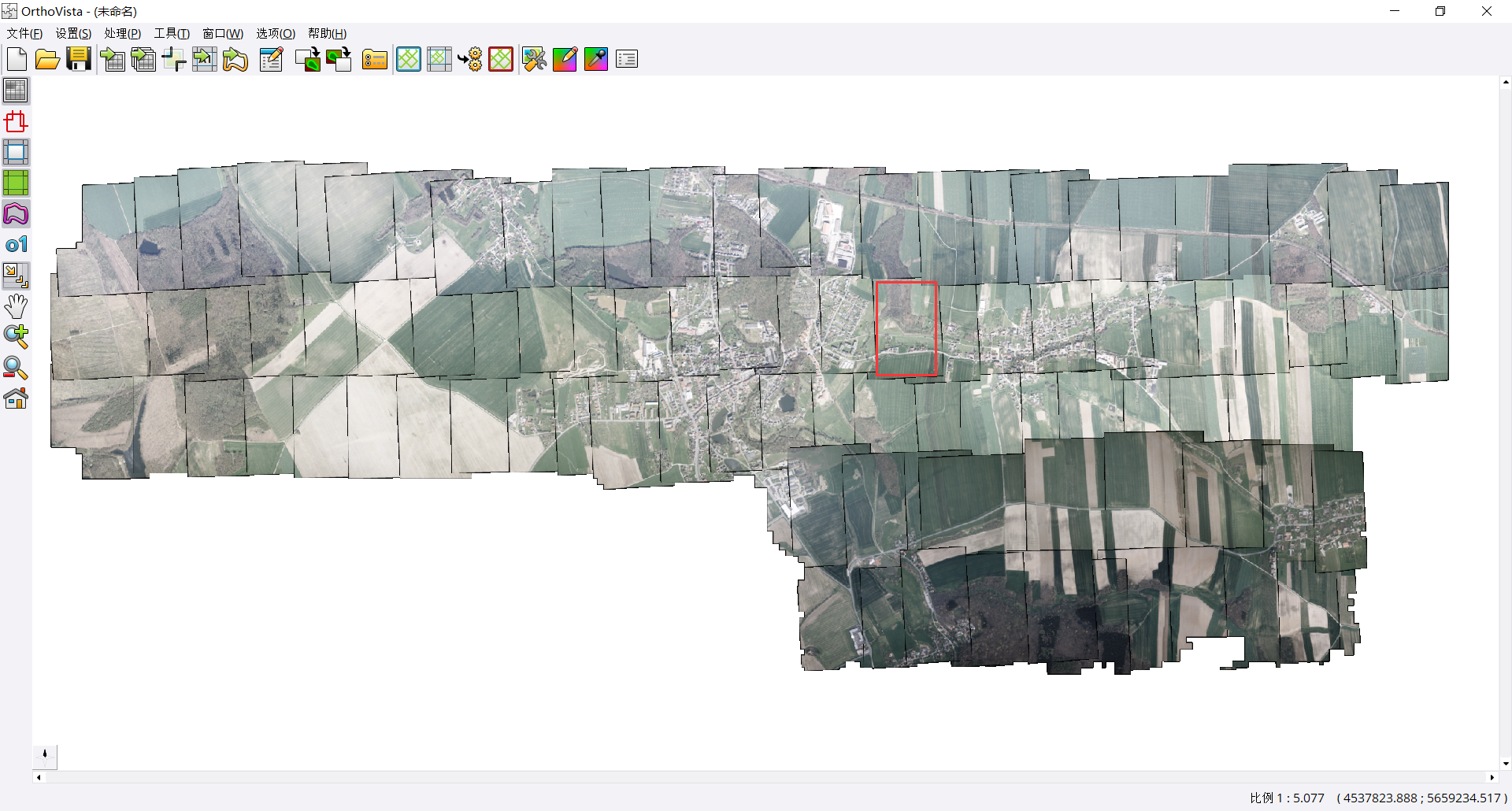

情况一:直接从工程指定影像。红色框是我想要指定为参考片的影像。

情况二:复制本工程内的任意一张影像的TFW文件,也就是坐标文件赋予给参考片,改名与参考片命名一致。然后倒入参考片,这样参考片的就能在这个工程里显示。

3.基于参考片匀色操作

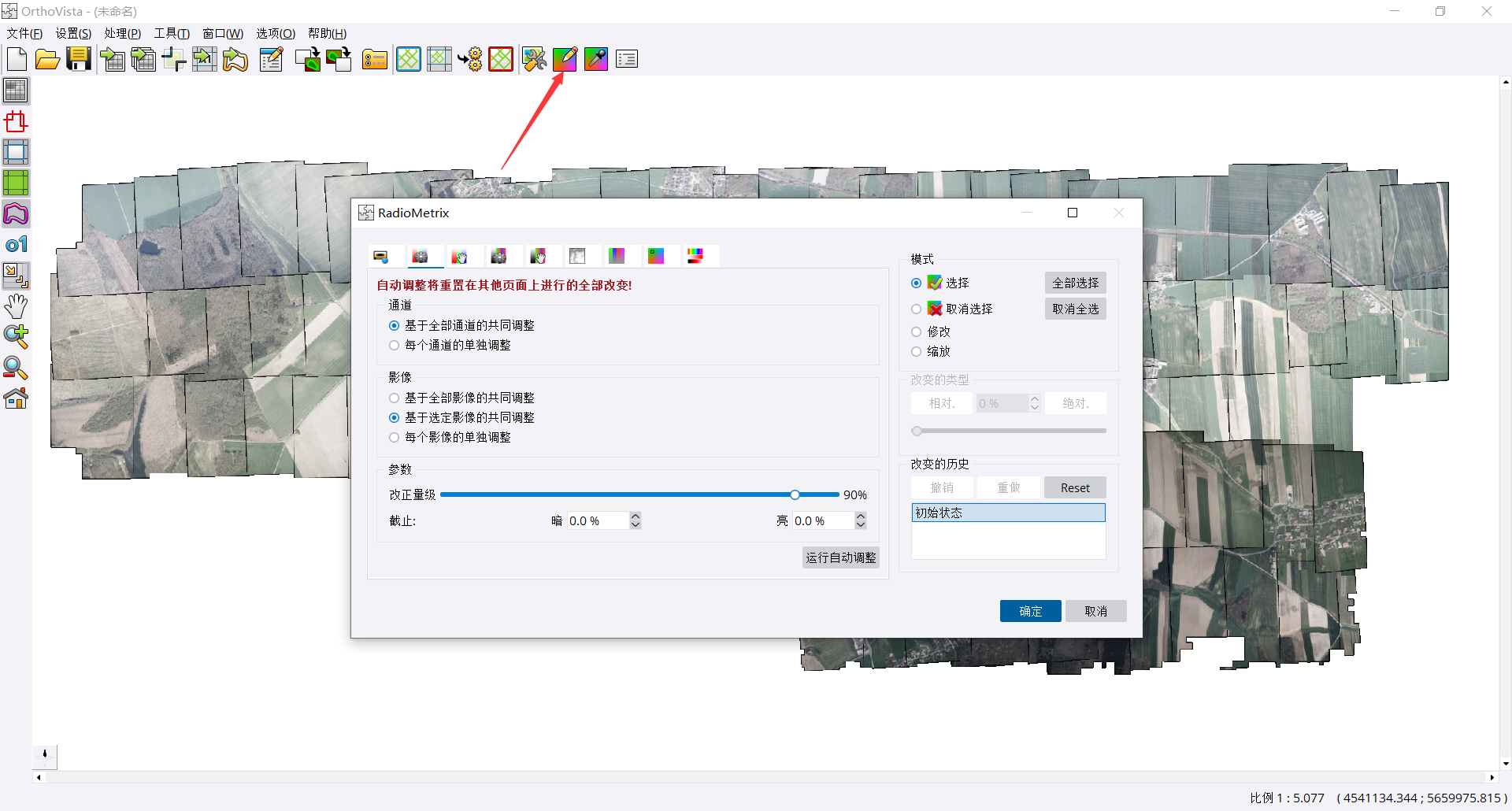

打开RadioMetrix编辑器(编辑器界面工具的使用要从左到右依次操作,如果先操作了后面的步骤在回到前面,就会被覆盖)。

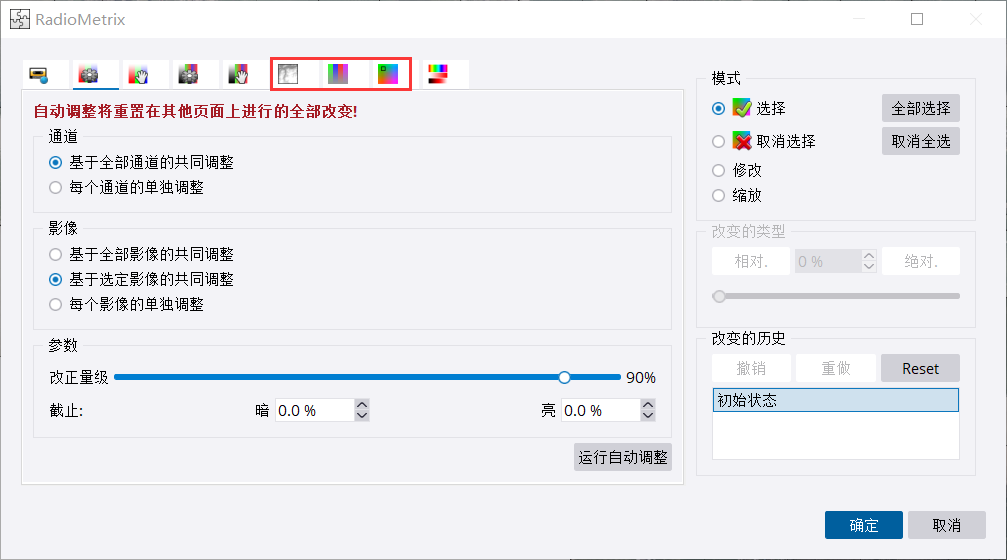

本次我们需要操作的是亮度与对比度、饱和度和颜色这3个调色工具。

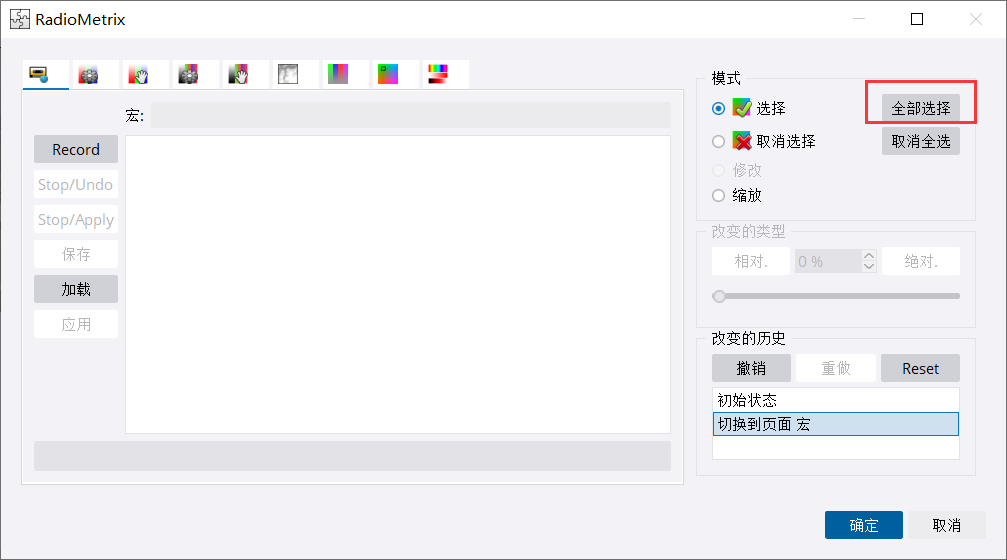

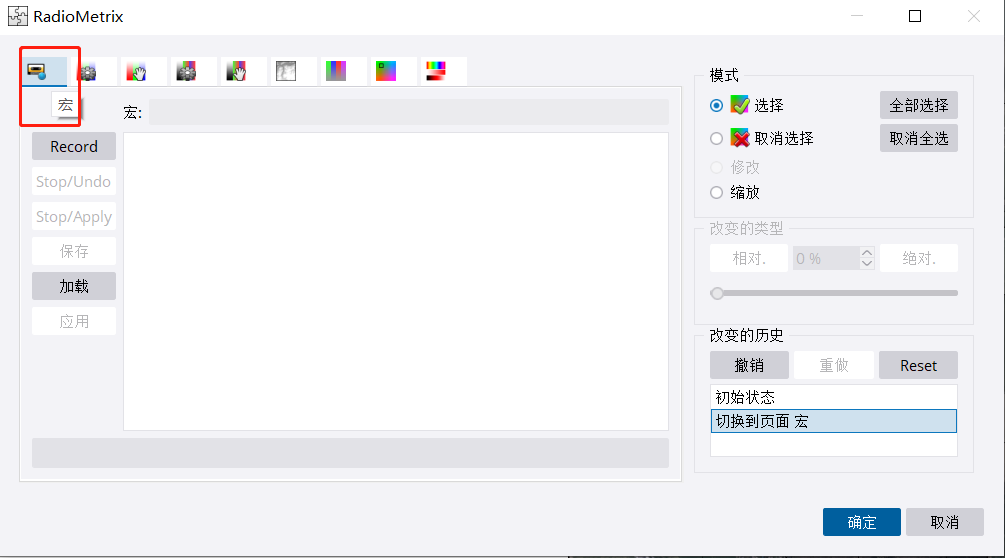

这里插缝介绍一个实用小技巧。宏命令,可以把整个匀色过程录制下来,然后保存,以便同一个项目的另一个工程的使用(直接加载保存的文件,然后点击应用即可)。

a.  选择需要匀色的影像

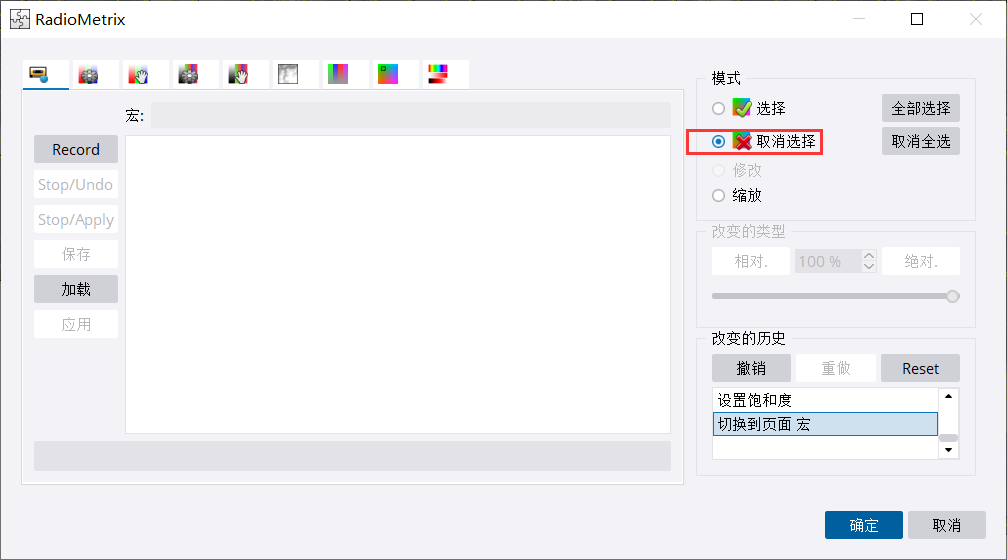

可以先全部选择,然后再取消参考片的选择,因为参考片是不需要处理的。

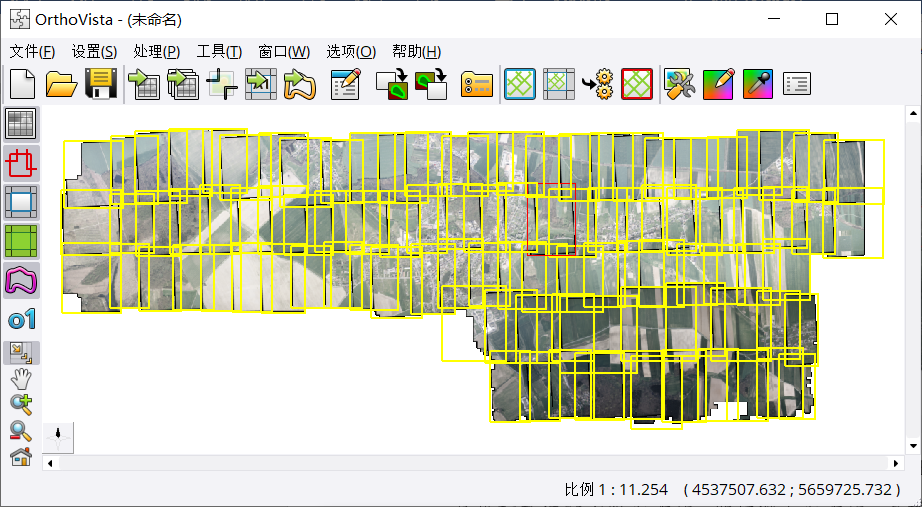

选中的影像以高亮的黄色显示,未选中的那张为参考片。

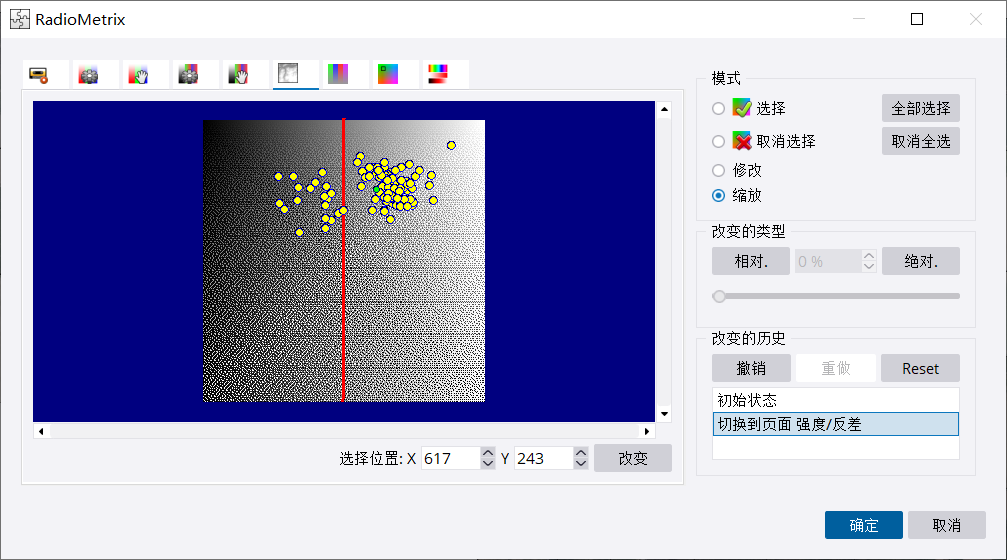

b.  亮度与对比度调整

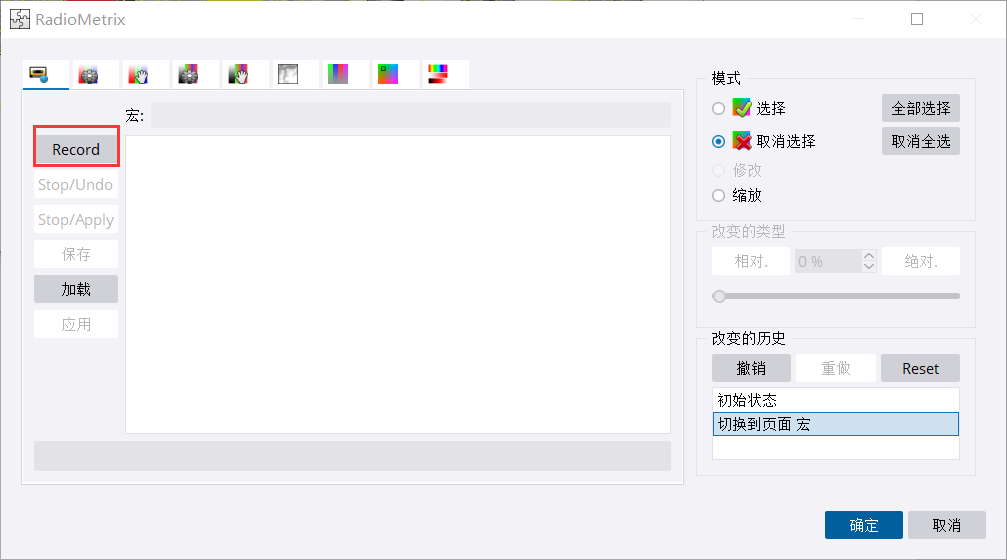

先打开录制功能。

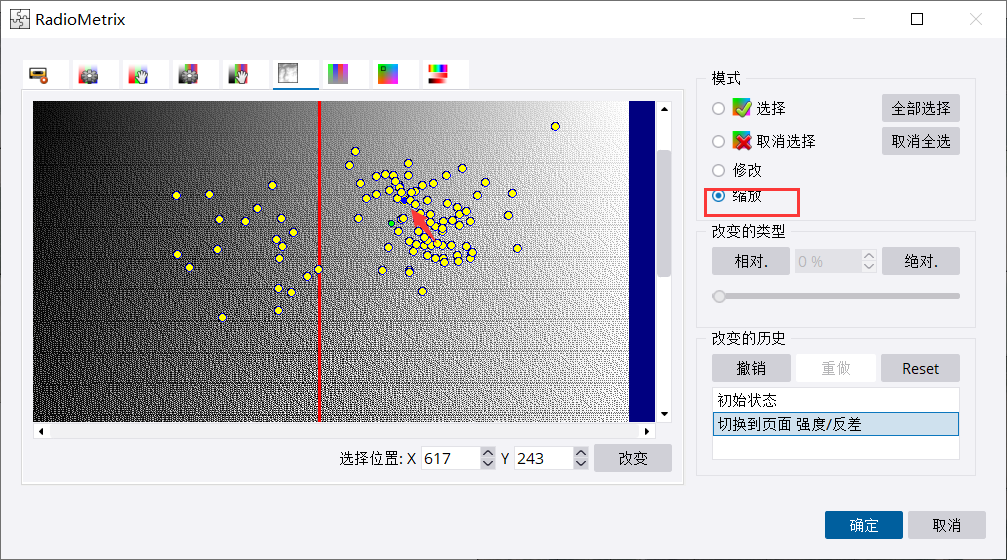

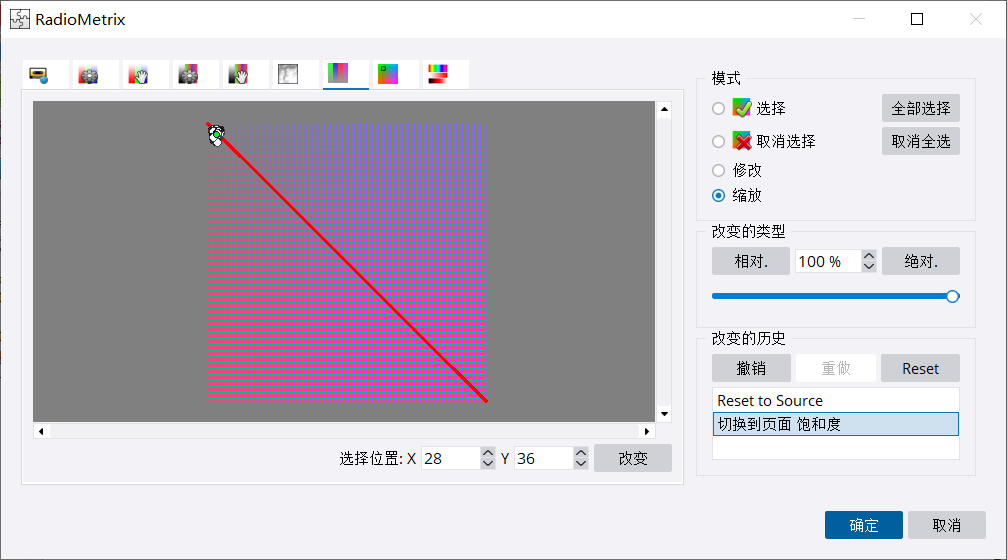

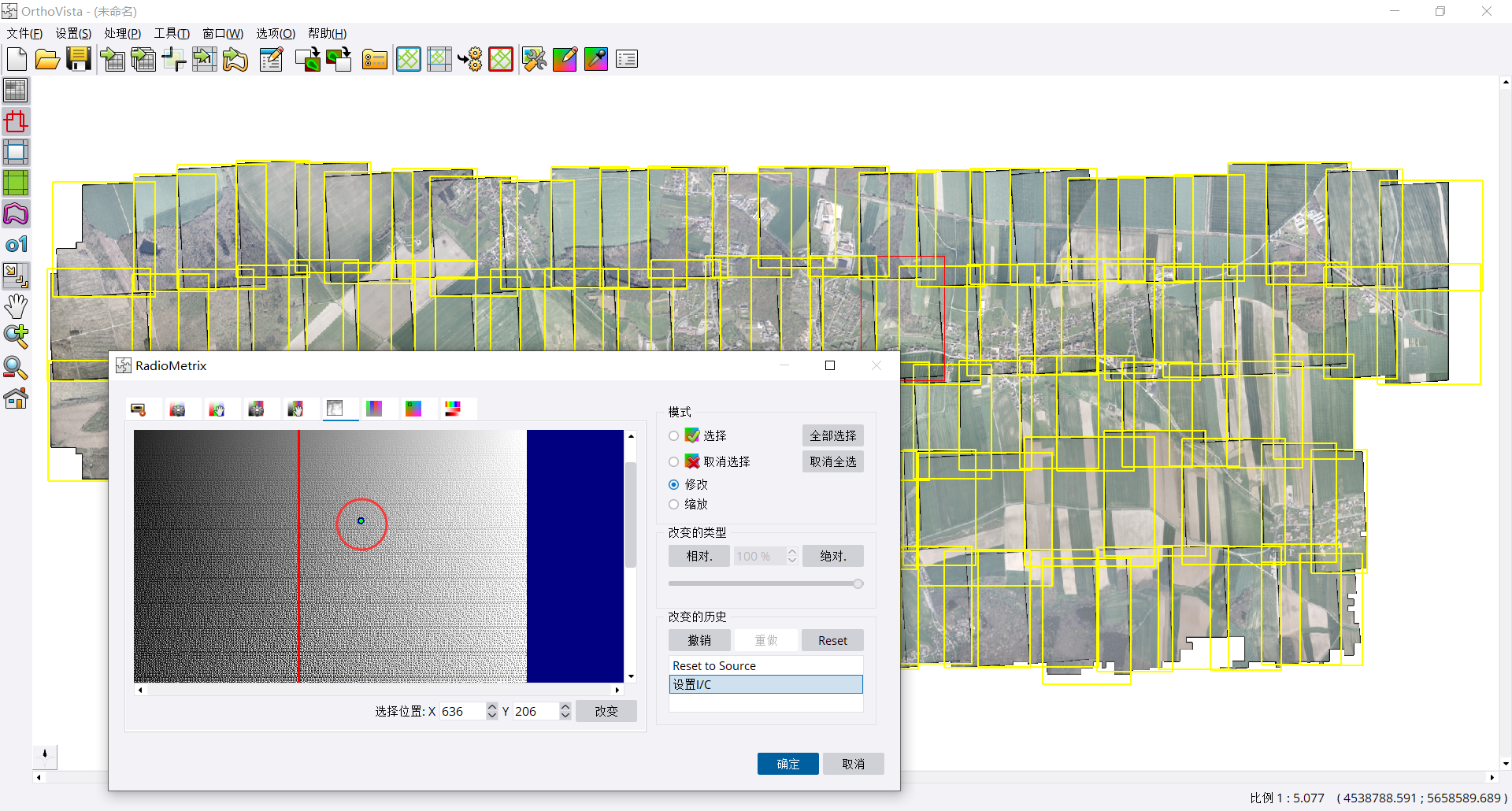

用缩放工具,拉框进行缩放,然后就能看到一个蓝色的点,这个点就是代表参考片。黄色点是需要调色的影像。绿色点是所有影像的色彩均值。

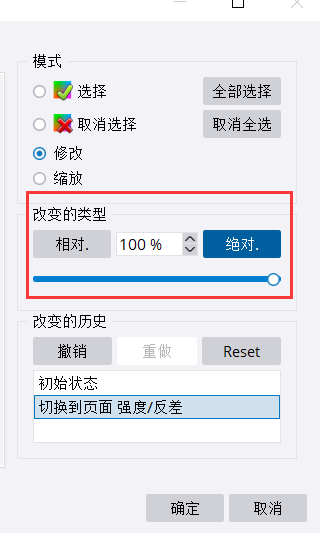

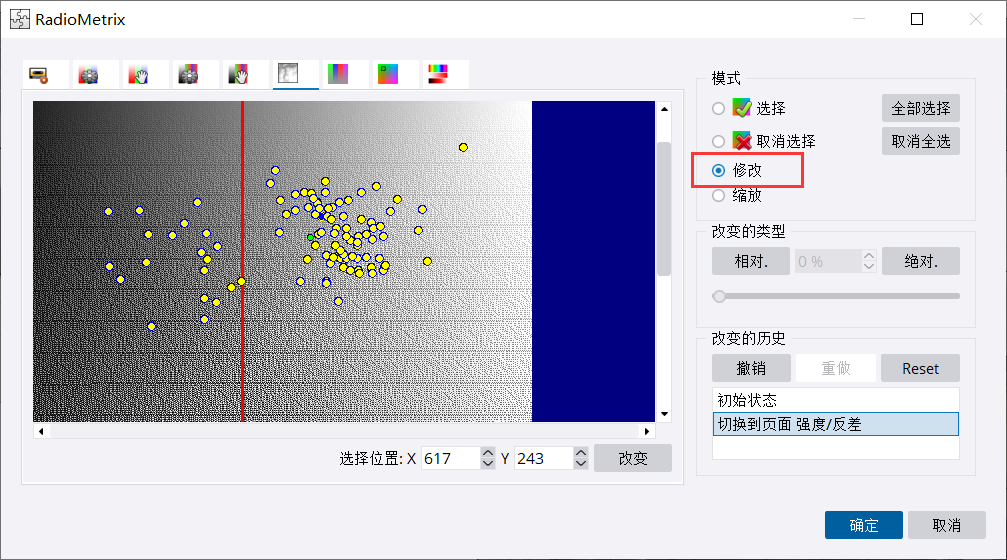

选择修改工具,改变类型选择绝对。然后鼠标点击蓝色的点即可。

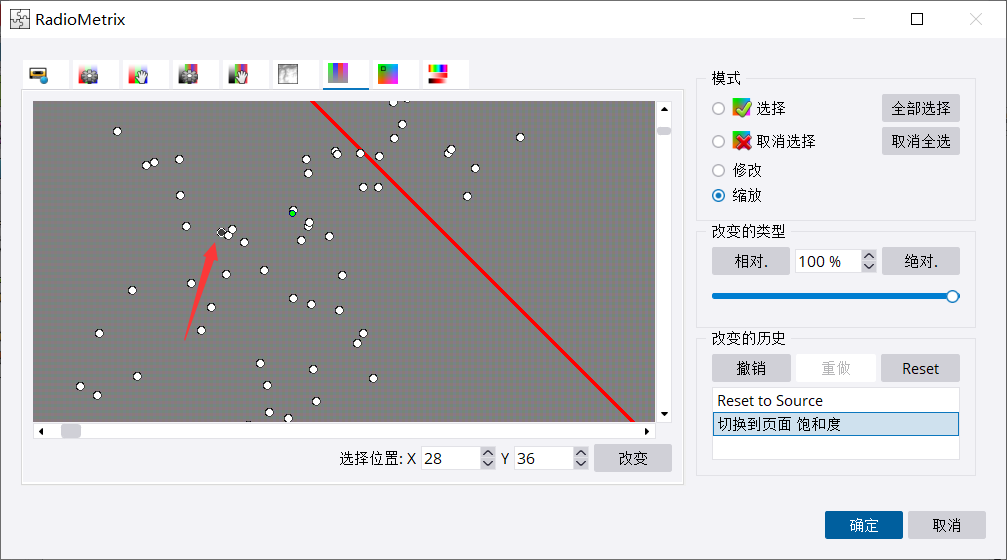

c.  饱和度调整

方法同上(黑色的点是参考片)。

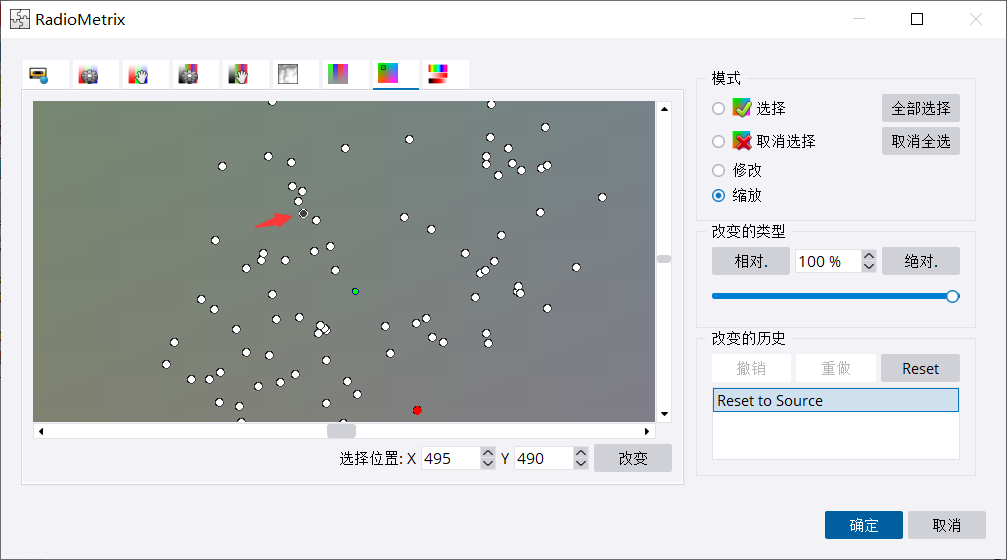

d.  色彩调整

方法同上(黑色的点是参考片)。

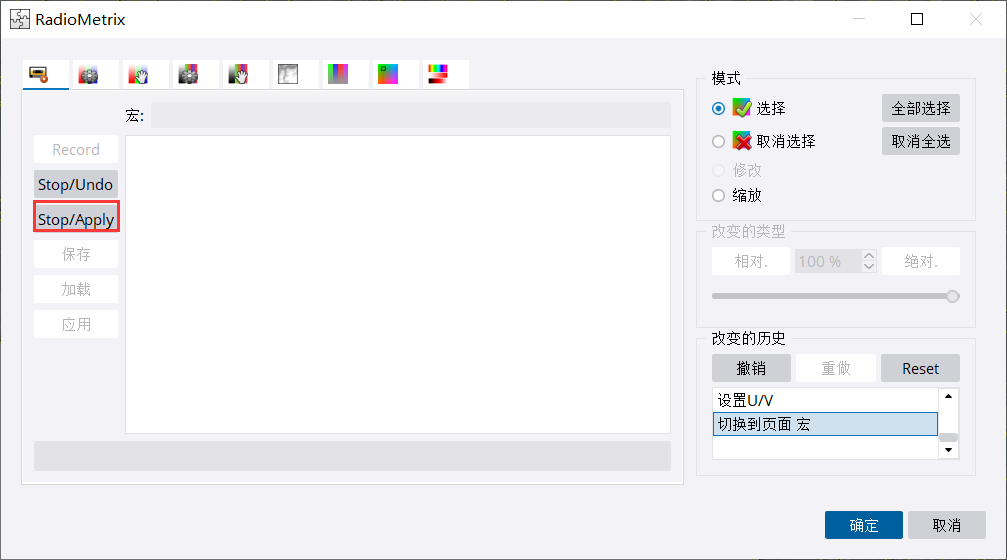

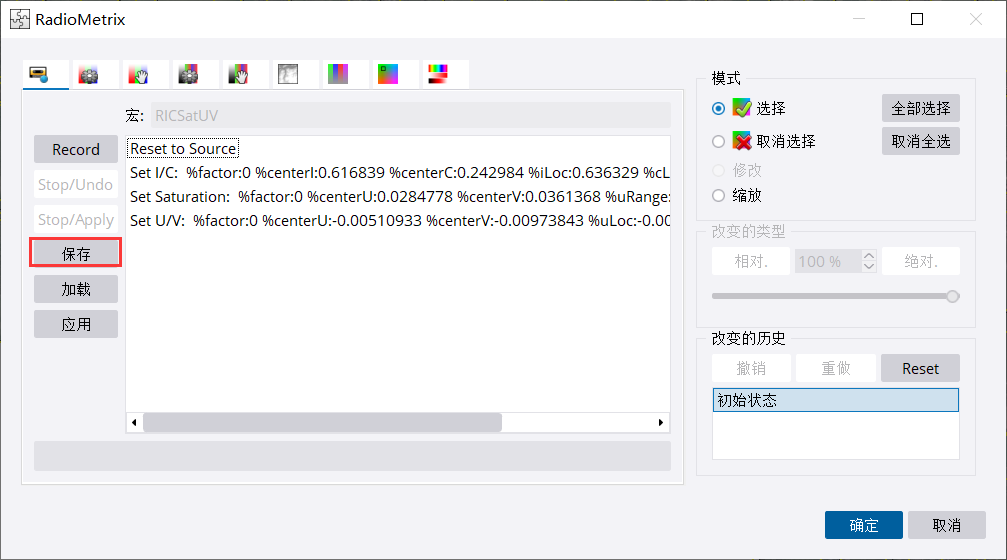

结束宏录制,并保存。

4.结果查看

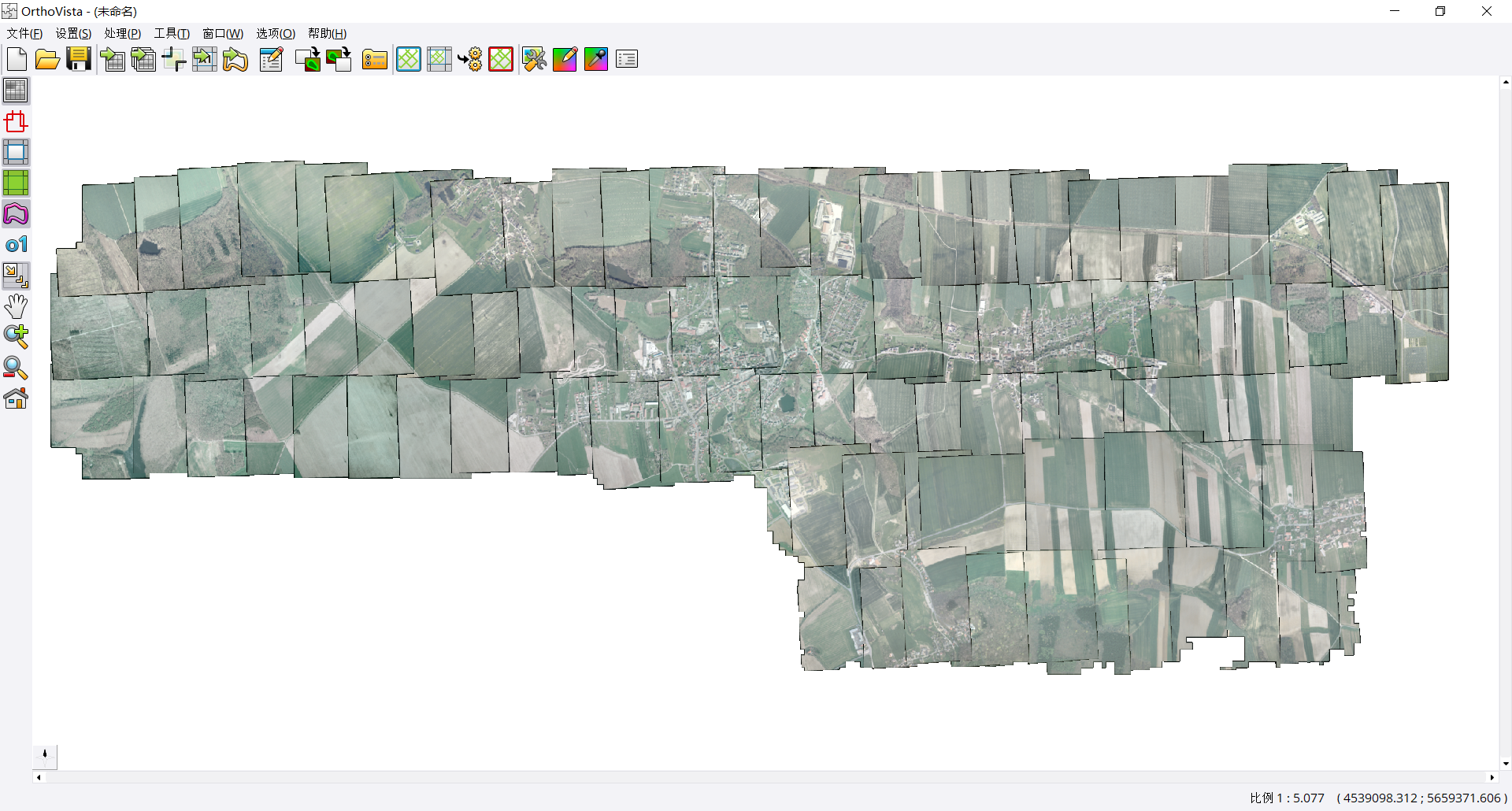

匀色前:

匀色后:
